열풍순환 시차 컨베이어-B
적용분야
태양전지 모듈 열처리
콘덴서 및 각종 Coil류의 수지 (Curing)
상세설명

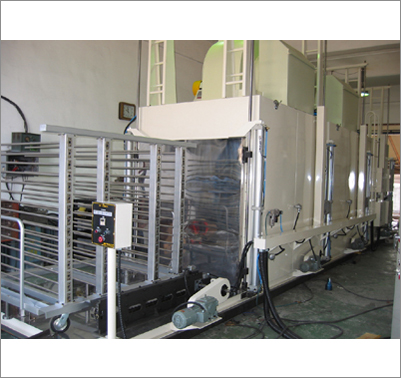

본 장비는 시차 Conveyor로써 각 Zone 별 온도
setting을
달리하여 작업할 필요가 있는 공정에
투입하기 위한 대형
시스템이다.

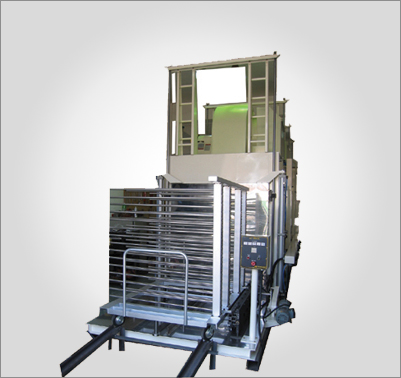

대차에 제품을 다단으로 적재한 후 Chain Conveyor로
ONE STEP씩 다음 Zone으로 이송되며, 다음 Zone으로
이동 시에는 자동으로 Air Cylinder Door(4Part)가
개폐되도록 설계되어 공정을 완전 자동화하였다.
단, 수동 Mode 시에는 수동으로 개폐가 가능하다.
규격 외의 장비도 주문 생산함
| External Dimension(W x H x L) | 1,800 x 3,650 x 13,000 (incl. door height) |
|---|---|
| Pre Heating Chamber(W x H x L) | 1,800 x 2,200 x 2,235 |
| Main Heating Chamber(W x H x L) | 1,800 x 2,200 x 2,235 |
| Cooling Chamber (W x H x L) | 1,800 x 2,200 x 2,235 |
| Heater | Pre 45KW, Main 45KW(Total 90KW) |
| Heating Temp | Pre heating 120 ℃, Main heating 150 ℃ |
| 순환 Blower | Air Foil Fan 7.5HP x 2Set |
| Cooling Fan | 200W x 4Set = 800W |
