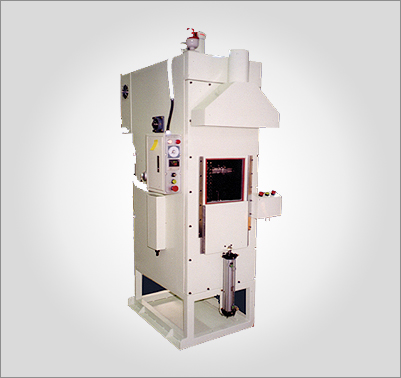

열박음 가열장치

적용분야

각종 기어나 모터 코아의 Shaft 열박음

상세설명

본 장비는 제품이 가열될 때 팽창되고, 냉각되면 수축되는
물리적 성질을 이용하여, 기어나 모터 코아를 가열하여
팽창시킨 후 Shaft를 압입한 후 자연 냉각시켜 고정시키는
장비이다.

열박음으로 작업된 제품은 회전 시 진동이나 풀림이 없으며,
용접 및 볼트로 고정시키지 않아도 작업이 단순화되고 품질이
향상된다.

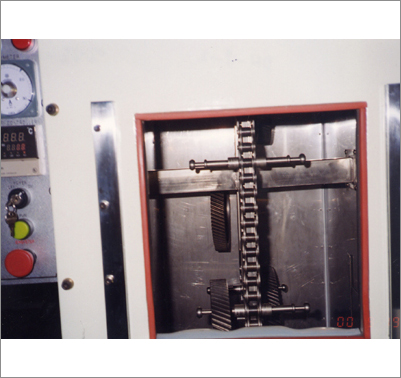

제품 이송은 Chain Conveyor에 의하여 구동되며, Chain에 ZIG를
장착, ZIG에 제품을 걸어 One Step씩 이송된다.

제품투입과 취출은 작업자가 수동으로 작업하며, 장비 전면에
실린더를 장착 Open/Close Switch에 의해 Door를 여닫을 수
있게 하였으므로, 열손실과 작업장으로의 열이 방출되는 것을
최소화 시켰다.

Heating 방식은 Electric Heater를 사용하여 열풍순환 FAN으로
순환시키며, 온도 제어는 S.C.R. 방식이며 4-20mmA로 제어하여
온도를 정밀하게 유지한다.
